国内でも数少ない大型X線検査装置を活用したX線検査サービス

大同キャスティングスでは、砂型鋳鋼品の品質保証で培った検査技術を活かし、
国内でも数少ない大型X線検査装置による検査サービスをご提供しています。

●検査技術:X線透過試験

レントゲンと同じ原理で目に見えないキズを検出

X線透過試験は、試験体にX線を透過させ、鋳造品や溶接部の内部などのキズを検出する方法です。

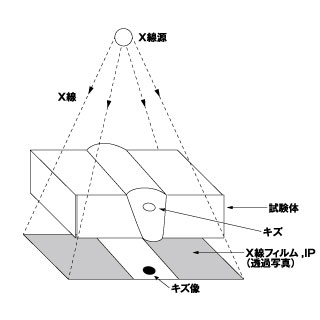

X線透過試験の原理

■試験体にX線を照射
■X線は物体との相互作用により次第に弱まる
■キズは健全部に比べX線を透過しやすい
■キズはフィルム上に黒い像として検出

●検査装置:高エネルギーX線発生装置(リニアック

対象品に合わせたベストな撮影を可能にしたリニアック検査装置

がん等の治療に使われる技術で、レントゲン撮影時のX線に比べ、高いエネルギーのX線を使用。

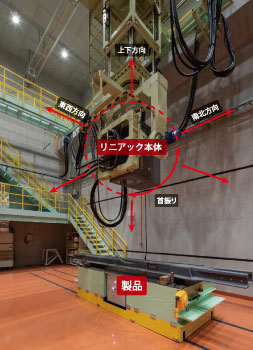

大同キャスティングスでは、リニアックを昇降・左右前後及び傾動が可能な移動装置に積載。対象品に合わせたベストな撮影距離、角度を確保し、高品質な撮影を可能にしています。
※リニアックは、『直線電子加速装置』『リニアアクセラレーター』等と呼ばれ、Linear acceleratorの略。


リニアック外観

リニアック検査室の概要

  概要   概要
メーカー VARIAN(USA) フィルム濃度
平坦化装置
有(80%以上確保)
型式 M6A 焦点距離 1500mm
X線エネルギ
(デュアルタイプ)
6MeV 3.5Mev 透過能力 50~350mm
X線出力 4.0Gy~1.0Gy 検査室内寸 奥行21m×幅8m×高さ7m
焦点サイズ 直径2mm以下 製品口寸法 幅4m×高さ4m
    併設クレーン 10t

●最適な線源による高品質な撮影と緻密な検査を

大同キャスティングスでは、対象品の製品形状・厚みに合わせた最適な線源を選択し、 高品質な撮影による緻密な検査を実施します。

X線検査設備一覧

装置の区分 型式 台数 対象肉厚(mm) 主な対象製品
高エネルギーX線
(リニアック)
VARIAN M6A 1 50-350 バルブ、ポンプ等の砂型厚肉鋳造品、
マンガンクロッシング 等
通常X線(X線管) RIGAKU
 RF-300EGM2
トーレック
 RIX300MC-2
2 30以下 小型薄肉鋳造品 等

有資格者※X線検査に関する資格のみを抜粋

資格名称 種別 人数
放射線取扱主任者 1種 1名
X線作業主任者 8名
放射線透過試験認定者 JIS NDI RTレベル2 8名

●デジタル画像での提供が可能

■透過撮影写真は従来のフィルムに加え、IP(イメージングプレート)によるデジタル画像(JPEGもしくはBMP等の汎用ファイル形式)でデータ提供が可能です。

■フィルムでは必要であった観察器が不要。画像はパソコンモニターで確認出来、画像データの活用(コピー、貼り付け、メール送付)が容易です。

■高エネルギーなリニアックでのIP利用による撮影を国内で初めて実用化。弊社製品であるマンガンレールの内質保証に役立てています。

機械加工部品 マンガンレール繋ぎ部 管溶接部
